О термичком дизајну, термичком тесту, термичкој симулацији

     Са развојем минијатуризације, интелигенције и диверсификације електронских и електричних производа, густина снаге производа постаје све већа и већа, а циклус дизајна производа постаје све краћи и краћи, што доноси озбиљне изазове дизајну топлотне дисипације производа. Тренутно, све више и више предузећа одлучује да убрза развој производа путем симулације и тестирања, са циљем да се смањи број тестова и верификација, скрати развојни циклус и смањи ризик дизајна производа.

Поред тога, како су потрошња енергије и параметри одвођења топлоте полупроводничке опреме повезани са саставом материјала и производним процесом, и повезани су са температуром околине и порастом температуре, потребно је поново калибрисати карактеристике одвођења топлоте компоненти уз помоћ термичког испитивања. опрема.

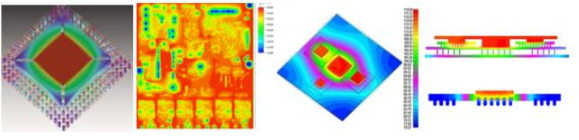

Термички дизајн:

    Термички дизајн електронске опреме заснива се на потрошњи енергије, температурним карактеристикама и сценаријима примене електронских компоненти, користећи технологију преноса топлоте и одговарајућу структурну опрему, тако да радна температура компоненти не прелази захтевани опсег њихове нормалне радне температуре, и испуњава захтеве поузданости компоненти на путу одвођења топлоте. Обично, термички дизајн треба да добије кључне параметре перформанси преноса топлоте уз помоћ технологије термичког испитивања, а технологија симулације може проценити и оптимизовати термички дизајн.

Термички тест:

Термички тест је технологија тестирања. Уз помоћ професионалне опреме и метода за испитивање, може добити карактеристике топлотне отпорности свих делова на једнодимензионалном путу хлађења производа и обезбедити поуздане податке за процену дизајна дисипације топлоте и анализу симулације.

У термичком дизајну електронских производа, сврха термичког испитивања је углавном да се тестира да ли стварне термичке перформансе производа могу испунити очекиване захтеве, тестирати рационалност термичког решења производа и проценити поузданост процеса производа. Поред тога, технологија термичког тестирања такође може проценити потенцијал оптимизације и смањење трошкова, тестирати стварне перформансе производа у различитим шемама и у различитим окружењима и спровести регресију у комбинацији са његовим теоријским дизајном и симулационом анализом како би се водила накнадна дисипација топлоте. дизајн.

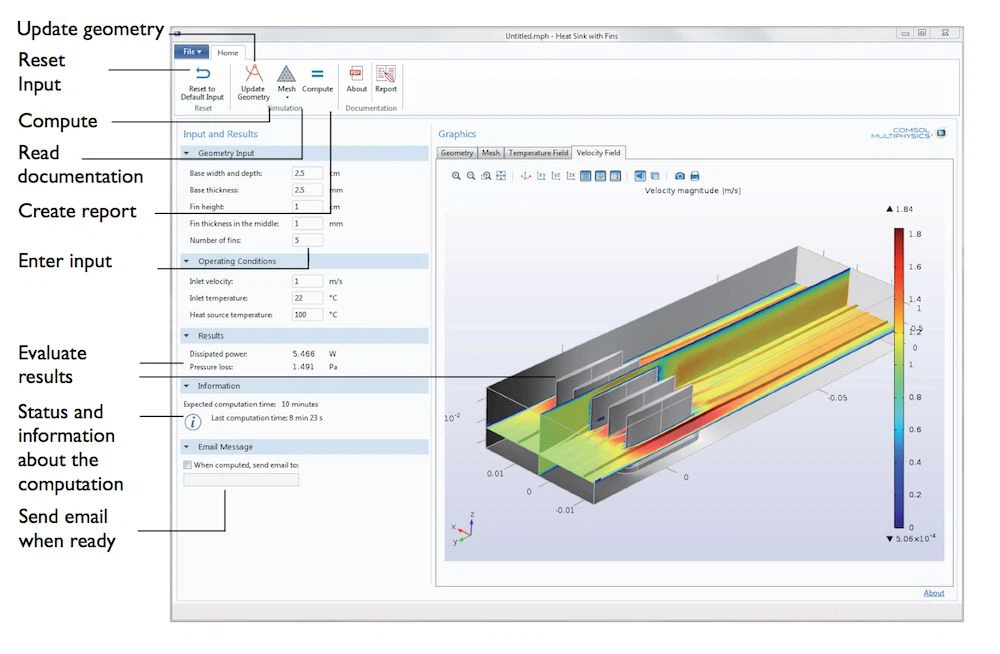

Термичка симулација:

Технологија термичке симулације је да се уз помоћ ЦФД технологије анализира феномен преноса топлоте као што су електрично грејање, проводљивост, конвекција, зрачење и промена фазе укључених у радно окружење виртуелног физичког прототипа и предвиди карактеристике дисипације топлоте производа. Технологија термичке симулације може се применити на различите фазе производа:

1. Брзо проверите и оптимизујте идеју дизајна у дизајну анд Р&Д рад.

2. У фази детаљног пројектовања, виртуелно тестирање се спроводи пре формирања узорка да би се решила већина проблема, а ефикасност се повећава минимизирањем покушаја и грешака током тестирања узорка, како би се помогло каснијој оптимизацији производа и постигло смањење трошкова и повећање ефикасности .

3. Проблеми изложени у фази рада и одржавања производа могу се истражити и репродуковати како би се побољшао дизајн и поузданост.

Термички дизајн, термална симулација и термички тест пролазе кроз цео циклус дизајна и истраживања и развоја производа како би се изградиле јаче техничке могућности за истраживање и развој и дизајн. У целом процесу пројектовања и развоја, симулација и тестирање се комбинују да би се добили и верификовани подаци, а затим се производ оптимизује на основу резултата анализе.
