Важност топлотне цеви и рајсфершлуса у хлађењу лаптопа

У термичком модулу лаптопа, три кључна елемента су топлотна цев, вентилатор за гугутање и ребра са затварачем за хлађење. Поред тога, постоје елементи који се користе за побољшање контактне површине и ефикасности провођења топлоте између њих.

Површина чипова као што су ЦПУ, ГПУ, видео меморија и модул за напајање прекривена је слојем бакарног хладњака. Као медијум између чипа и топлотне цеви, његов примарни задатак је да брзо "извуче" топлоту из чипа, чиме се такође повећава површина контакта и шири површина дисипације топлоте.

Истовремено, између чипа и хладњака, и између хладњака и топлотне цеви, постоји и слој термалне масти као пунила. За истински „стрес“ термички дизајн, површина хладњака и топлотне цеви такође треба да буду фино полирани – површина бакарног хладњака и топлотне цеви је генерално веома храпава, што ће утицати на њен потпуни контакт са топлотном цеви. проводљива силиконска маст на микро нивоу.

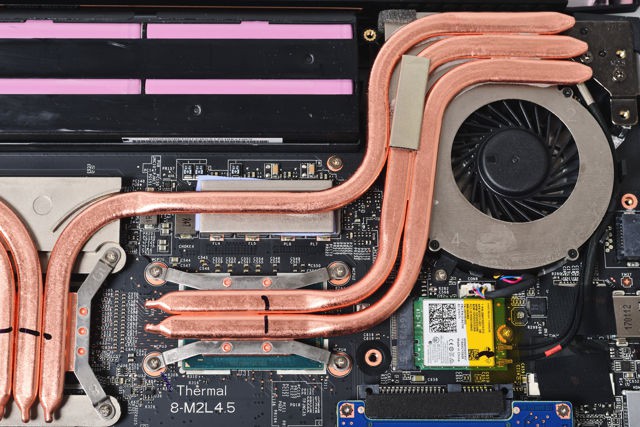

Топлотна цев је шупља метална цев од чистог бакра. Део у контакту са ЦПУ/ГПУ чипом је „крај испаравања“, а део који је у контакту са расхладним пером је „кондензациони крај“. Топлотна цев је напуњена кондензатом (као што је чиста вода). Његов принцип рада је да ће висока температура на површини чипа претворити течност на крају топлотне цеви за испаравање у пару и кретати се дуж шупљине цеви до репа топлотне цеви (крај кондензације). Због релативно ниске температуре у овој области, врућа пара ће се ускоро свести у течност и тећи назад у првобитни положај дуж унутрашњег зида топлотне цеви кроз капиларно дејство, завршавајући циклус преноса топлоте за циклусом.

За дизајн термалног модула за лаптоп, што је већи пречник и што је већи број топлотних цеви, то је већа ефикасност топлотне проводљивости. Међутим, да би се врућа пара у кондензационом делу топлотне цеви свела у течност за што краће време, постављају се виши захтеви и за расхладна ребра.

Расхладна ребра су класификована као "пасивни расхладни елементи" у области пројектовања електронике. Његов материјал је углавном алуминијум и бакар. Његов принцип рада је да одводи топлоту која се преноси из топлотне цеви у облику конвекције. Ефикасност одвођења топлоте зависи од површине.

Треба напоменути да расхладна ребра не могу постојати независно. Група расхладних ребара мора одговарати вентилатору за хлађење и одговарајућем излазу за хлађење. За лаптоп рачунаре опремљене ТДП процесором од 15 В или више, расхладна ребра уопште не могу да поднесу топлоту коју емитује чип. Ову топлоту мора вентилатор одвести кроз хладан ваздух који се удише споља!
